地埋電纜作為電力系統的重要組成部分，一旦發生進水故障，不僅會影響供電質量，還可能引發安全事故。因此，及時準確地定位故障點對于維修人員來說至關重要。

當懷疑地埋電纜進水并需要查找故障點時，可以采用以下幾種方法：

① 絕緣電阻測試法

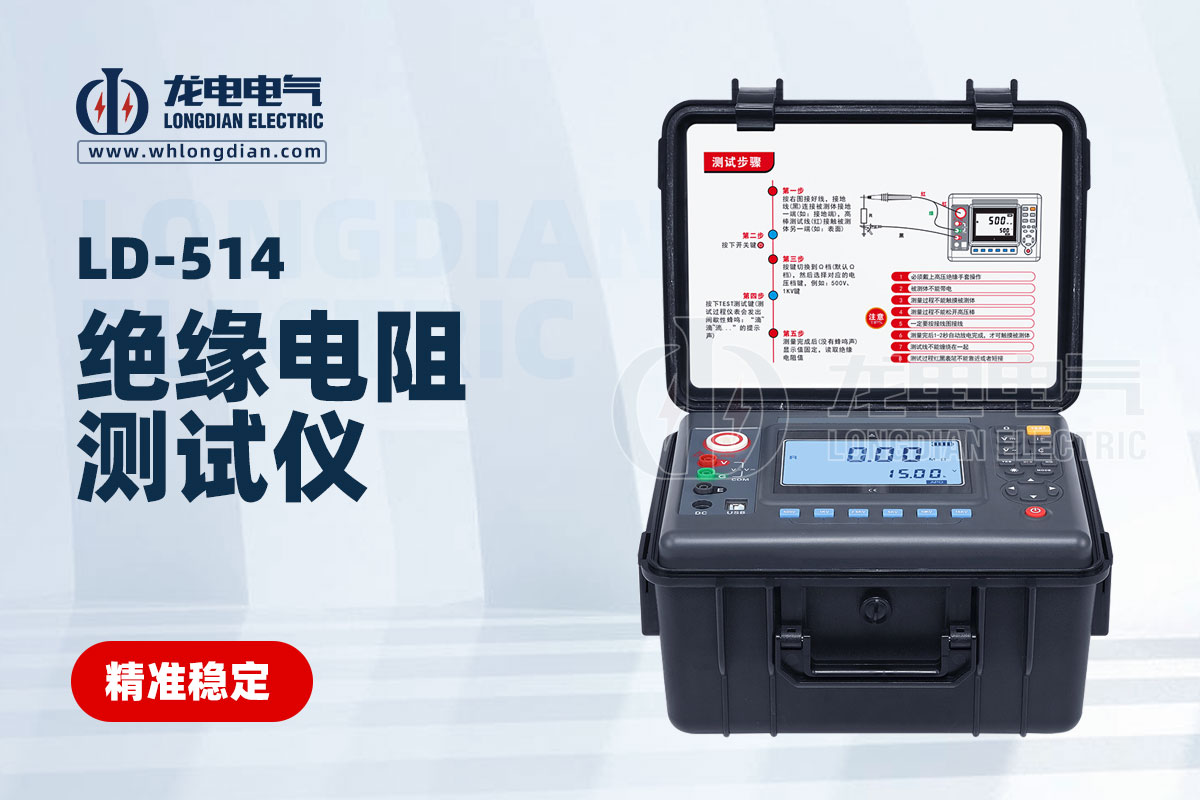

原理：通過測量電纜絕緣電阻來初步判斷故障位置。電纜進水后，絕緣性能下降，在不同位置測量絕緣電阻，根據電阻值的變化情況來推斷故障點可能存在的區域。一般使用絕緣電阻測試儀，如兆歐表。

操作步驟：

首先，斷開電纜兩端的連接設備，確保電纜處于不帶電狀態，并且將電纜充分放電，避免殘余電荷影響測量結果。

然后，將兆歐表的測試線分別連接到電纜的芯線和外皮（或其他接地部分），按照兆歐表的操作規程，讀取絕緣電阻值。從電纜一端開始，每隔一定距離（例如 50 - 100 米，具體間隔根據電纜長度和實際情況確定）設置一個測試點，分別測量絕緣電阻。當發現絕緣電阻突然下降的位置，就可能是故障點附近。

② 音頻感應法

原理：向電纜中注入音頻信號，通過接收信號來定位故障點。如果電纜進水導致短路或絕緣損壞，在故障點周圍會產生音頻信號的變化，這種變化可以被專用的接收設備檢測到。

操作步驟：

利用音頻信號發生器，將音頻信號（一般頻率在 1kHz - 10kHz 之間）注入電纜的完好芯線中。

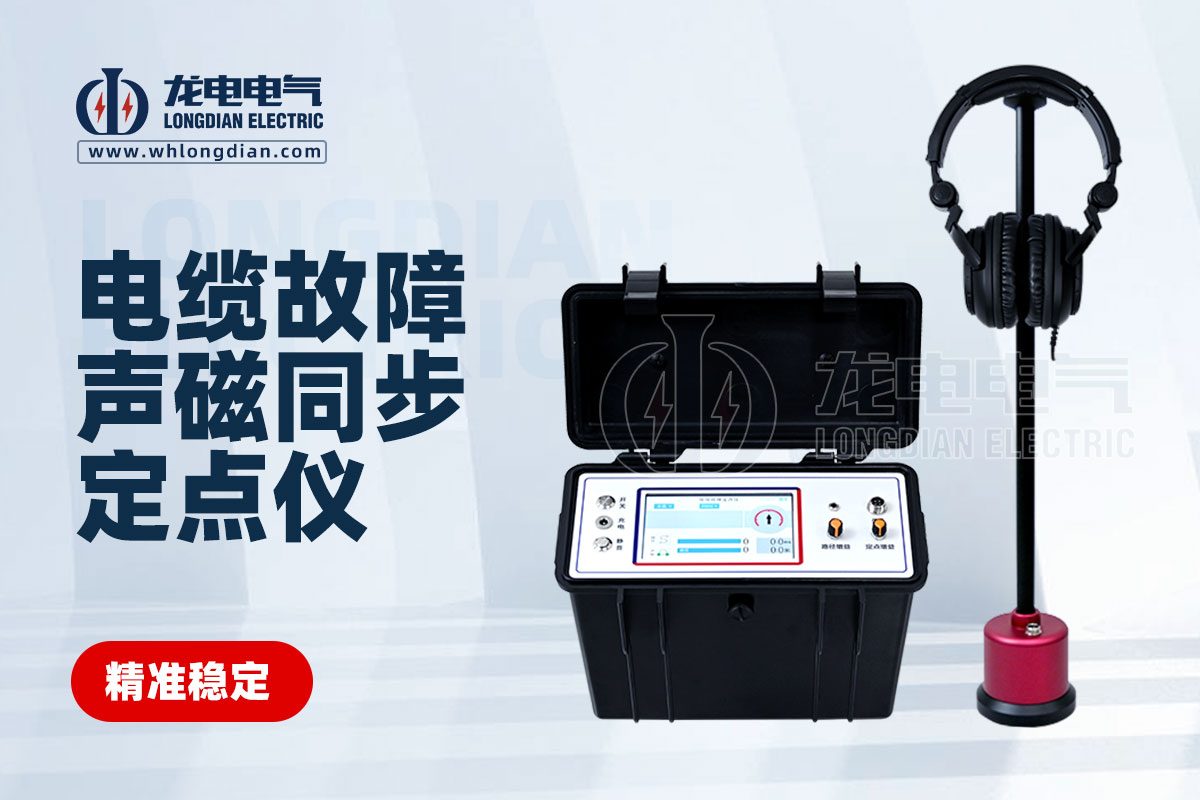

沿著電纜路徑，使用音頻信號接收器（可以是專門的電纜故障定位儀），通過探頭接收音頻信號。當靠近故障點時，接收器接收到的信號強度會發生變化，如聲音變大、變小或者出現異常音調等。同時，有些定位儀還能顯示信號強度數值，信號強度突變處就可能是故障點。

③ 跨步電壓法

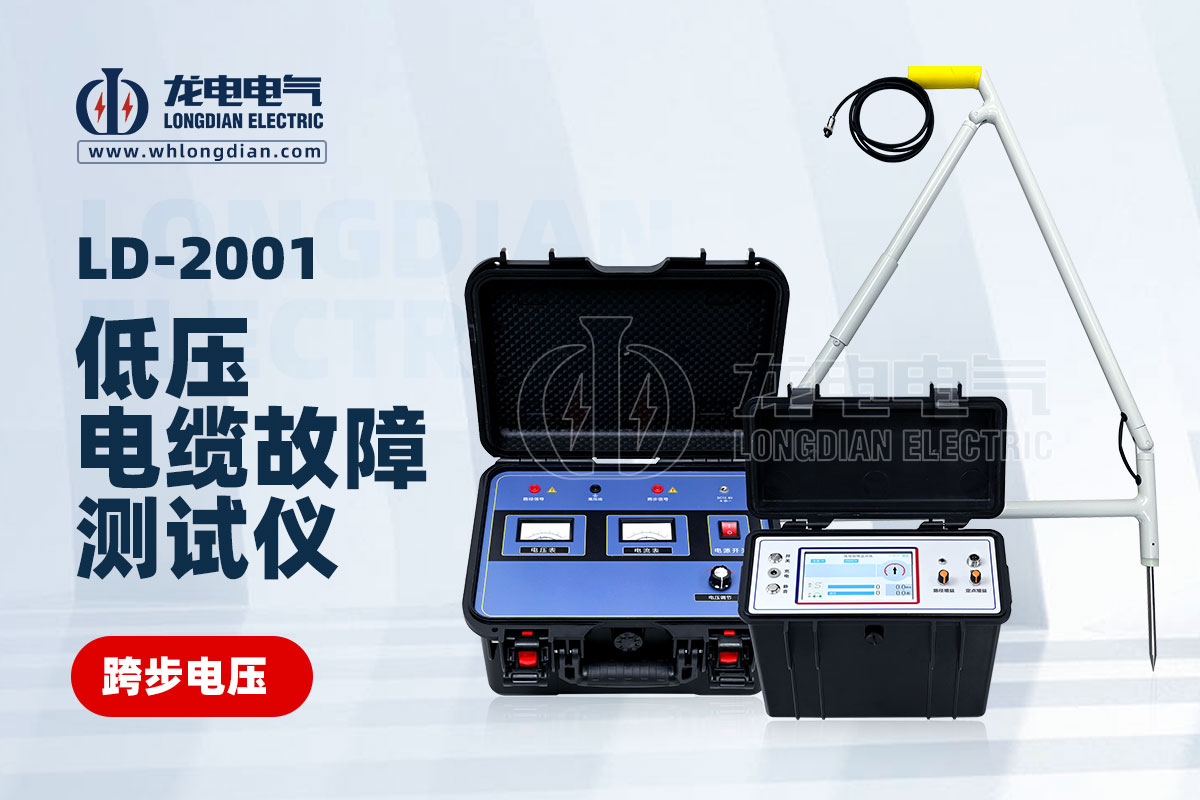

原理：在電纜故障相上施加一個交流或直流的電壓，故障點處會有電流流入周圍土壤，在地面上形成跨步電壓分布。通過測量地面跨步電壓的變化來定位故障點。

操作步驟：

準備一個合適的電源（如直流電源或交流調壓器），將其一端連接到電纜的故障相，另一端可靠接地。

操作人員使用高阻電壓表，沿著與電纜走向垂直的方向，以一定的步距（如 0.5 - 1 米）在地面上測量跨步電壓。正常情況下，跨步電壓應該比較平穩，當靠近故障點時，跨步電壓會明顯升高，由此可以大致確定故障點的位置。這種方法需要注意安全，避免觸電。

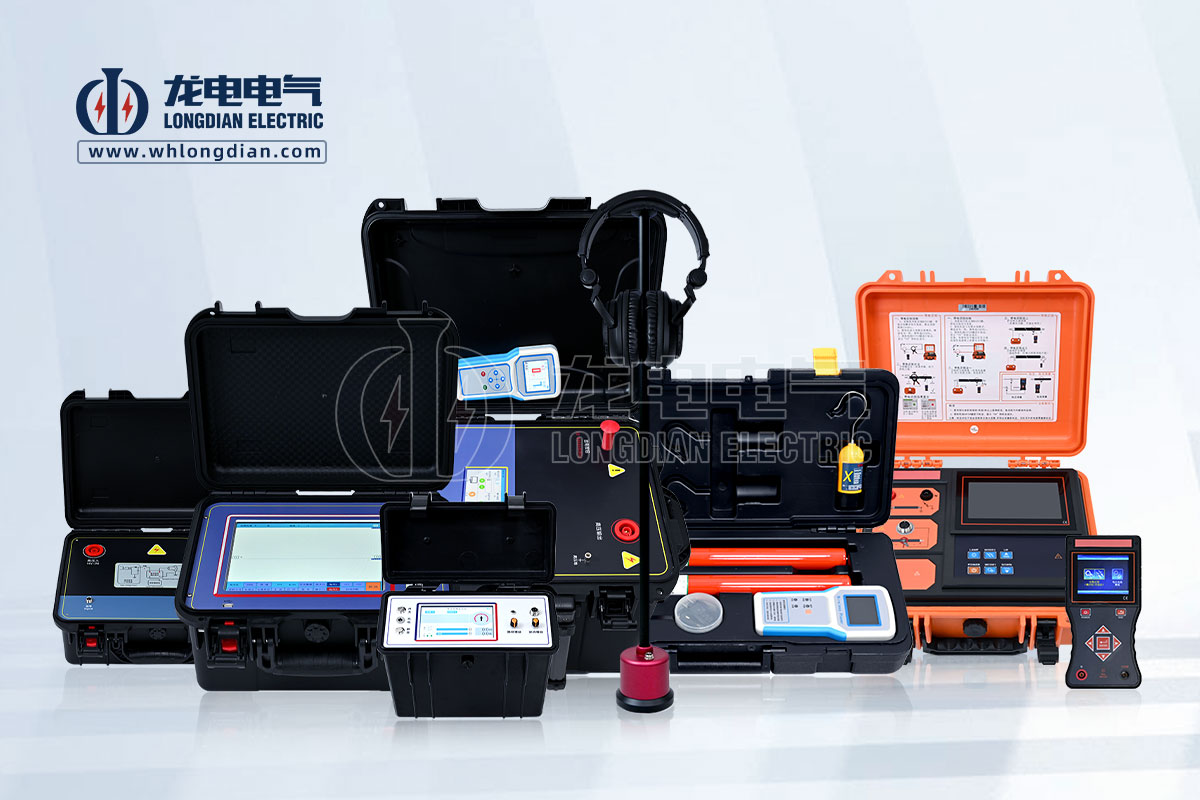

武漢市龍電電氣設備有限公司是一家集研發、生產、銷售于一體的綜合性電力檢測設備制造商與服務商，專注于電纜故障測試儀等電力試驗設備的研發與生產。深耕電力行業多年，公司憑借優秀的產品品質、實惠的價格以及終身質保的承諾，贏得了廣泛的客戶信賴。我們承諾24小時不間斷為您提供專業的技術支持，確保您的設備始終處于最佳狀態。選擇龍電電氣，選擇專業與信賴！
