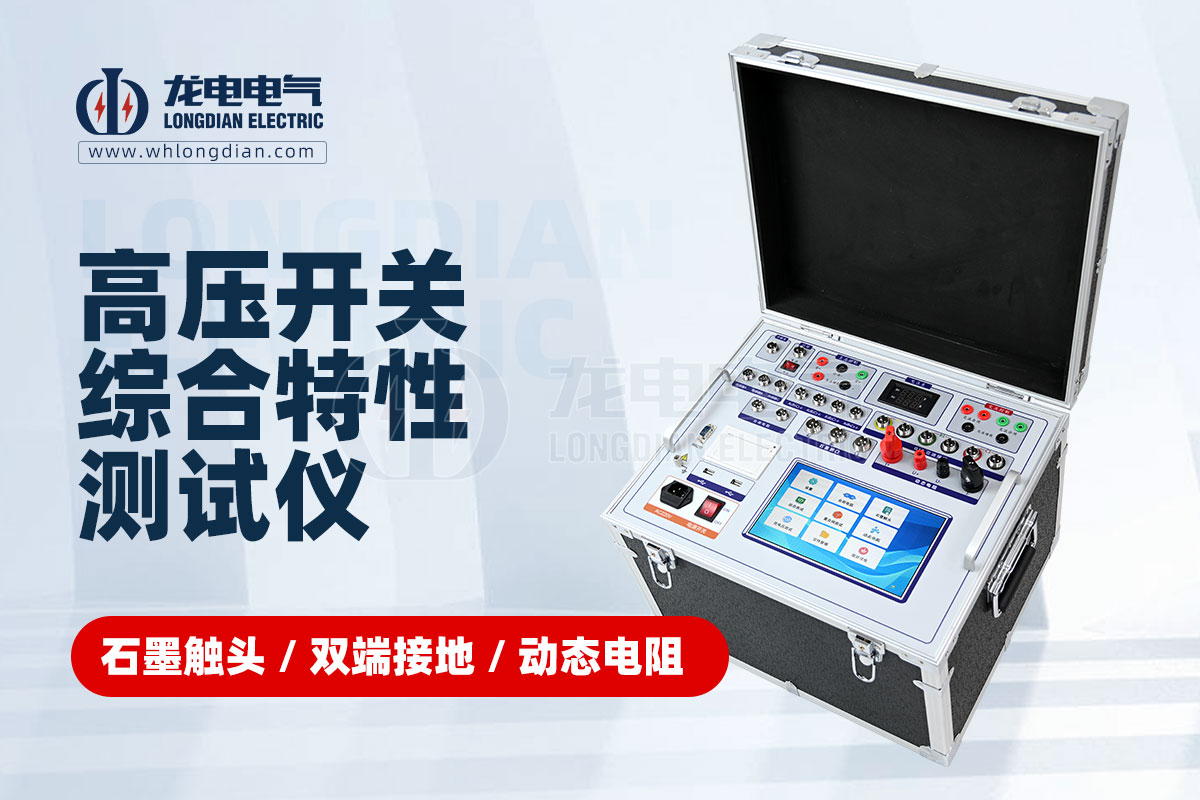

高壓開關機械特性測試儀是一種專門用于測量和分析高壓開關設備（如斷路器、隔離開關等）在操作過程中的機械特性參數的高精度儀器，它能夠提供開關動作時間、速度、行程、超程、開距、同期性等關鍵數據，這些數據對于評估開關設備的性能、預防故障、確保電力系統的安全穩定運行至關重要。高壓開關機械特性測試儀具體的操作使用說明如下：

操作前準備

① 安全檢查

使用前，務必確保儀器可靠接地，防止發生人身觸電及儀器損壞事故。

檢查使用電源是否為交流 220V，避免接入錯誤電源導致儀器損壞。

② 環境確認

儀器工作環境溫度應在 -20℃至 +50℃之間，相對濕度≤85%。若在室外使用，盡量選擇遮蔭處操作，避免液晶顯示屏長時間暴曬。

確保測試現場無強電磁干擾源，以免影響測試結果準確性。

③ 儀器及配件檢查

檢查儀器外觀是否完好，無破損、變形等情況。

確認配置清單中的配件齊全，包括直線傳感器（標配 50mm，可選配其他長度）、345° 旋轉傳感器、加速度傳感器、旋轉傳感器轉接頭、VS1 支架（選配）、ZW32 支架（選配）、磁性表座及固定支架等。

檢查打印機，確保打印紙安裝正確且充足，熱敏打印機加熱頭正常工作。

④ 測試線連接

◆ 斷口接線

儀器設有兩個斷口測試輸入接口，每個斷口四線，分別為 A1（黃線）、B1（綠線）、C1（紅線）接三相動觸頭端，GND（黑線）接靜觸頭（三相短接）。以三斷口斷路器為例，A1、A2 接斷口輸入黃線，B1、B2 接綠線，C1、C2 接紅線，A1 斷口默認為主斷口，也可按需設置其他斷口為主斷口，三相三斷路器連接只用前一個斷口測試信號輸入接口。

對于合閘電阻斷口、石墨斷口等，按照相應接線示意圖進行正確連接。雙端接地測量時，使用兩把鉗子夾在斷口接地排上感應測量，選擇雙端接地專門端口。

◆ 合分閘控制接線

○ 內觸發方式（適用于大多數情況）

若采用儀器內部電源，將合閘控制線（紅色）、分閘控制線（綠色）、公共線（黑色）接入儀器面板 “內觸發” 端口（航空插頭）。注意接線時切斷高壓開關裝置自有操作電源，避免電源沖突損壞儀器。一般將輸出接在輔助開關接點前，可有效保護線圈和儀器。

○ 外觸發方式（用于交流斷路器、永磁斷路器或線圈電流大驅動不了的斷路器）

先將控制線接入儀器面板 “外觸發” 端口，然后進行參數設置，將觸發方式設為外觸發，采集時間設置約 5 秒（根據實際情況調整）。

用外觸發線接合閘或分閘線圈兩端（接控制回路點也可），注意根據高壓開關控制屏接線圖仔細分析后接線。

○ 手動觸發方式（特殊情況下使用）

在參數設置菜單中將采集信號時間延長至 5 秒鐘，然后快速手動進行分或合閘操作，注意此動作需在 5 秒鐘內完成，否則不顯示數據，測試數據主要參考彈跳時間、彈跳次數、同期、速度等，合、分時間為評估值，該方式無需接控制線。

⑤ 速度傳感器安裝

◆ 50mm 直線傳感器（適用于真空開關類，如 ZN28、ZN63 等動觸頭裸露的真空開關）

傳感器直線拉桿用磁鐵吸附在開關垂直導電桿（動觸頭）上，用萬向支架固定，在分閘狀態安裝，安裝時電子尺必須與動觸頭垂直，先拉出約 15mm 緩沖長度，防止開關運動損壞傳感器。

◆ 旋轉傳感器（適用于密封式 VS1、VD4 開關等）

安裝在開關兩側拐臂（主軸），拿掉兩側白色密封蓋，將磁鐵吸在主軸中心點，保持水平狀，用萬向支架固定，傳感器指針尾部應指向紅色區域或使傳感器讀數在 160 - 200 之間（在儀器測試界面狀態欄可查看）。戶外 SF6 斷路器速度在 3.5m/S 以下可用磁鐵吸在主軸，超過此速度需采取硬連接方式安裝在主軸上；若找不到拐臂，可安裝在分合指式針處，先卸掉分合指式針，再擰上傳感器連接頭。部分 SF6 斷路器拐臂有角位移傳感器連接口，將 U 型口對應螺桿孔固定，再用萬向節固定傳感器。

◆ 萬能傳感器（加速度傳感器）

測量行程時，吸附在斷路器動觸頭行程桿上（必須是直線運動），若為橫向運動則固定在橫桿上，且傳感器正面要朝前進方向。

儀器操作步驟

① 開機與主界面

連接好儀器電源（交流 220V），打開電源開關，儀器啟動，開機速度快，約 16 秒后進入操作主界面。主界面顯示有 “設置”“石墨觸頭”“合閘電阻”“綜合測試”“重合閘測試”“動態電阻”“低電壓測試”“文件管理”“雙端接地” 等選項。

② 參數設置

◆ 點擊 “設置” 菜單，進入?yún)?shù)設置界面。

○ 開關類型：根據被測高壓開關實際類型選擇，如真空、少油、SF6 等。

○ 傳感器選擇：根據安裝的傳感器類型進行選擇，如直線、旋轉、萬能等，并設置相應傳感器參數。例如，若使用直線傳感器，需輸入其實際長度（標配 50mm，若為其他長度需準確輸入）；若選擇旋轉傳感器，需在 “啟動預置行程” 前劃勾，速度和行程等參數才會顯示（使用直線傳感器則無需勾選）。

○ 傳感器位：默認為 A1 為主斷口，也可根據需要設置其他斷口為主斷口（如主斷口損壞或傳感器安裝在其他相上）。

○ 采集周期：僅針對接地刀閘開關設置，一般按默認值即可，如需調整可根據實際情況設置。

○ 觸發方式：選擇內觸發、外觸發或手動觸發，根據實際接線方式選擇。

○ 設置電壓：輸入當前斷路器線圈動作電壓，通過數字鍵盤輸入。

○ 采集時間：指斷口信號采集時間長度，通常設置為 1 秒，若測量數據大于 1 秒鐘，需延長采集時間，最大可設置 200 秒；采用外觸發、手動觸發時采集時間最好設置 5 秒鐘及以上。

○ 設置行程：設置斷路器的總行程（開距加超程的數值）。

○ 重合閘設置（根據測試需求設置）

合分：做合分試驗時，設置合到分的時長，通常大于合閘時間，測得到的數據是金短時間。

分合：做分合試驗時，設置分到合的時長，通常小于 300ms，測得到的數據是無電流間隔時間。

分合分：做分合分試驗時，需設置觸發時間（指內觸發直流電壓輸出的時長，最大可設置 2000ms，一般 100ms 即可，防止短路故障燒線圈）。

○ 操作人員：可輸入操作人員名字，支持中文、英文或數字，同音字通過特定鍵選擇后用 “空格” 鍵確定。

○ 其他選項（根據需求選擇）

啟動 A 相、B 相、C 相傳感器：若只勾選 A 相傳感器，只顯示 1 路傳感器速度；若勾選三相傳感器且在 “三相傳感器虛擬” 前劃勾，可通過 1 支傳感器計算另外兩相行程和速度。還可設置分閘彈跳屏蔽、啟用速度過濾、速度以轉角計算、線圈電阻測量等選項，選定后點擊 “確定” 鍵保存。

○ 創建新開關（針對特殊斷路器）：當速度傳感器只能安裝在非動觸頭運行的拐臂上時，需進行開距和超程設置以準確測量速度。

○ 速度定義：正確輸入斷路器速度定義，確保測量速度準確。

③ 不同測試項目操作

◆ 綜合測試

進入 “綜合測試” 界面，先進行儲能操作，在儲能界面設置儲能電壓輸出時長（一般 10 秒左右），點擊 “儲能” 按鈕，儀器開始輸出儲能電壓，倒計時結束后儲能完成。

儲能完成后，可進行合閘或分閘測試。點擊 “合閘” 或 “分閘” 按鈕，儀器進行相應測試并顯示測試數據，包括合閘時間、分閘時間、彈跳時間、彈跳次數、同期、速度屬性（如平均速度、剛合速度、最大速度）、開距、超程、行程、沖程、反程、系統電壓、線圈電流、線圈電阻、測試人員、測試時間等。測試過程中可點擊 “保存” 按鈕保存數據，點擊 “放大”“縮小” 按鈕查看圖形細節，還可進行 “打印結果”“打印圖形”“綜合打印” 等操作，點擊 “創建包絡線” 可生成標準包絡線，用于分析對比，也可打開、關閉、保存、預覽包絡線文件，點擊 “震動測試”“儲能測試” 進行相應測試。

◆ 重合閘測試

先在參數設置中完成合分、分合、分合分的時間設置。

進入 “重合閘測試” 界面，點擊相應按鈕（合分、分合、分合分）進行測試，測試過程與綜合測試類似，可查看和保存測試數據。

◆ 石墨斷路器測試

測試前先在設置中選擇石墨斷路器型號（SAT 或 SAQ）。

進入測試界面，按綜合測試步驟進行儲能、合閘、分閘操作及數據查看、保存、打印等，但需注意合閘后應盡快分閘，避免儀器長時間電流輸出損壞儀器。若接好測試線后斷口數值跳變很大，檢查接地刀閘是否良好或觸頭是否氧化，接地不良時在觸頭接地端三相重新接地，觸頭氧化時用鋼刷打磨干凈，使斷口數值跳變?cè)?20 以內為佳。

◆ 動態電阻測量

斷路器處于合閘狀態，接好動觸頭和靜觸頭的測試線，注意電流鉗和電壓夾不能短接，間隔 2 - 5cm。

接好控制回路測試線和速度傳感器，不接儀器的 A1、B1、C1 斷口線，選擇 “動態電阻測量”。

測量時若靜態電阻值（回路電阻）超出正常值，重新夾好測試鉗子再測量。測試過程中可通過上下按鍵調整動態電阻曲線（紅色曲線），藍色曲線為行程曲線，可放大和縮小曲線查看細節，測量完成后可進行保存、打印等操作。

◆ 低電壓測試

先設置好電壓，若選擇 “自動低跳”，需接好斷口線進行測試；若選擇 “手動合”“手動分” 低跳試驗，只需接好內觸發線。設置完成后點擊相應按鈕進行測試，查看測試結果。

④ 數據管理與其他操作

◆ 文件管理

進入 “文件管理” 界面，可進行數據導出（如導出文件到 U 盤）、查看、打印（打印文本、圖形、綜合打印）等操作，還可進行液晶屏校準、系統時間設置。點擊 “生成包絡線” 可根據測試數據生成包絡線，用于分析開關性能，也可加載、保存、取消、打開包絡線預覽，對速度進行重新定義，進行筆針校驗等操作。

◆ 老化試驗（注意事項）

老化試驗只能短時工作，儲能電壓需外部提供，老化次數一般在百次以內。如需長時間老化試驗，需加風扇并更改其他硬件，費用另計。在老化試驗界面設置好系統電壓、合閘時間、分閘時間、合間隔時間、分間隔時間、儲能時間、老化次數等參數，點擊 “開始老化” 進行試驗，試驗過程中可暫停、復位，完成后點擊 “保存退出” 或 “退出老化”。
