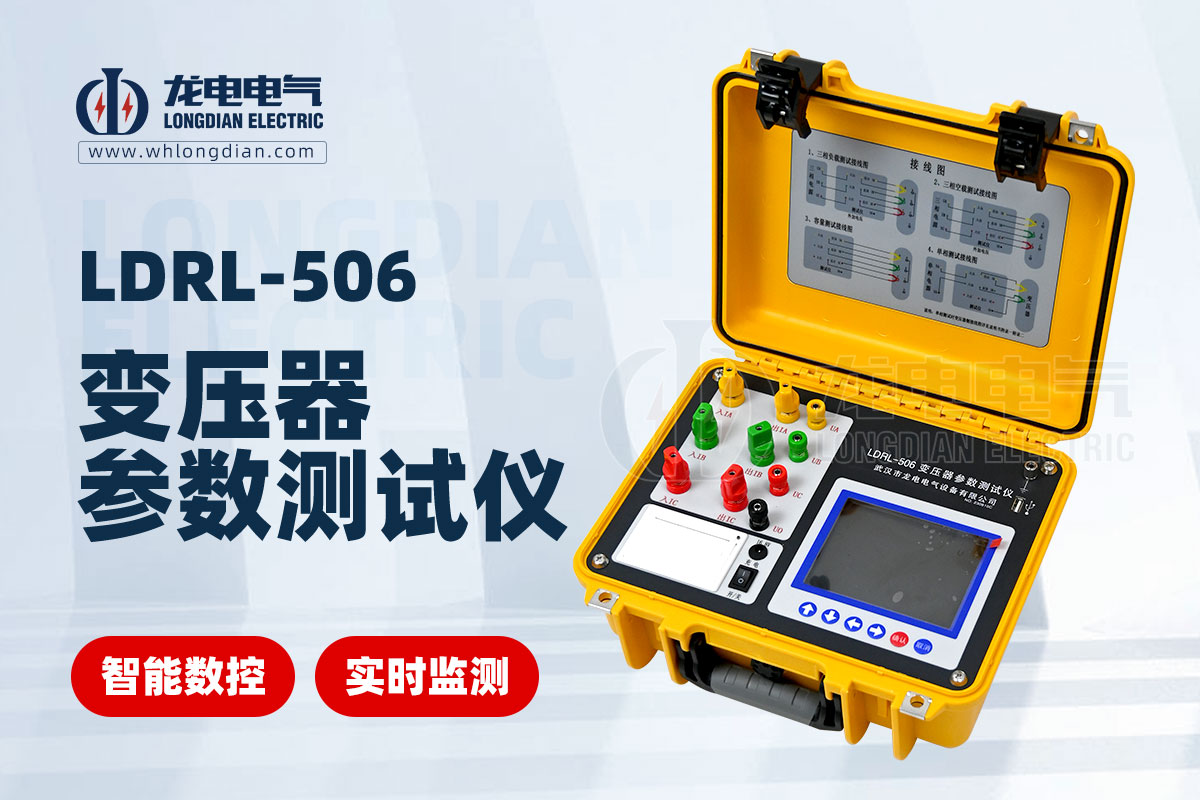

變壓器容量測試儀是一種專門用于測量配電電力變壓器容量、空載及短路損耗的高精度儀器。具體操作使用方法如下：

① 操作前準備

1. 熟悉儀器

• 在使用變壓器容量測試儀之前，務必仔細閱讀本說明書，全面了解儀器的功能、特點、技術指標以及操作流程等內容。

• 認真檢查儀器及其配件是否齊全、完好，包括測試儀主機、測試線（黃綠紅三條）、連接線（黃綠紅三條）、接地線、大電流短接線、打印紙、充電器、說明書、合格證、保修卡和裝箱單等。

2. 連接與檢查

• 將測試線、連接線、接地線等按照儀器面板標識正確連接到相應端子上，確保連接牢固，接觸良好。

• 檢查儀器接地端子是否就近可靠接地，接地電阻應符合安全要求。接地不良可能影響測試結果準確性，甚至危及人身安全。

• 若需要外接電源互感器（PT）或電流互感器（CT）擴展量程，根據實際情況選擇合適變比的互感器，并正確設置儀器中的PT變比和CT變比參數。

② 基本操作流程

1. 開機與初始化

• 連接好所有線纜后，打開儀器電源開關。此時，儀器開始初始化，顯示屏將顯示儀器運行時間、電池電量圖標（若使用電池供電）以及硬件、軟件版本號等信息。若插入優盤，頂欄還會自動顯示優盤圖標。

2. 主菜單選擇

• 儀器初始化完成后進入“主菜單”屏，屏幕中間顯示多個功能選項，如三相負載、容量測試、三相空載、單相測試、零序阻抗、諧波分析、存儲查詢、實時時鐘設置等。

• 通過按“↑↓”（上下）鍵和“←→”（左右）鍵選擇相應功能選項，選定后按“確認”鍵進入所選功能的具體操作界面。

③ 各項測試功能操作

⑴ 三相負載測試

1. 參數設置

• 在“主菜單”中選擇“三相負載”項并按“確認”鍵，進入“三相負載參數設置”屏。

• 設置“試品類型”（油浸式變壓器或干式變壓器，油浸式變壓器需進一步選擇聯結組別如Yyn0、Yzn11、Dyn11）、“試驗編號”、“額定容量”、“額定高壓”、“試品油溫”、“折算溫度”、“折算公式”（根據附加損耗情況選擇）、“高壓直阻”（使用特定折算公式時需設置）、“低壓直阻”（使用特定折算公式時需設置）、“低壓電流”（使用特定折算公式時需設置）、“PT變比”（外接電壓互感器時設置）、“CT變比”（外接電流互感器時設置）、“測試電源”（外加電源或內置電源）等參數。按“上下”鍵選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，按“確認”鍵或“取消”鍵確認或返回。

2. 測試過程

• 設置完成后，選擇“開始測試”選項并按“確認”鍵。若使用“外加電源”測試，進入“正在測試”屏，屏幕實時刷新測試數據（包括三相電壓、電流、功率等），同時儀器帶有自適應報警提示功能，依據施加電流與額定電流50%的接近程度改變報警頻率，方便判斷加壓是否完成。在此界面按任意鍵可取消提示報警功能，按“確認”鍵進入“測試結果”屏；若使用“內置電源”測試，完成后直接進入“測試結果”屏，若接線不正常，儀器會自動提示“請檢查接線!!”。

3. 結果查看與處理

• 在“測試結果”屏，按“左右”鍵可選擇“繼續測試”、“保存結果”、“打印結果”等操作，按“確認”鍵執行所選操作，按“取消”鍵返回上一屏。測試結果包括三相所加電壓平均值（UP）、電流平均值（IP）、三相功率和（ΣP）、功率因數、阻抗電壓（溫度校正和頻率校正后）、額定損耗（溫度校正后）等。若判定“試品類型”顯示“未知”，說明變壓器類型難以歸類。

⑵ 容量測試

1. 參數設置

• 于“主菜單”選中“容量測試”后按“確認”鍵，進入“容量測試參數設置”屏。

• 設置“試品類型”（油浸式或干式，油浸式需選聯結組別）、“阻抗電壓”（已知則輸入，未知輸入0，測試非標變壓器需正確輸入）、“試驗編號”、“額定高壓”、“額定低壓”、“試品溫度”、“折算溫度”、“測試電源”等參數，操作方法同三相負載參數設置。

2. 測試與結果處理

• 參數設置完畢，按“開始測試”進行測試。使用“外加電源”測試時，過程與三相負載測試類似，有“正在測試”屏和“測試結果”屏；使用“內置電源”測試則直接進入“測試結果”屏。在“測試結果”屏，同樣可進行“繼續測試”、“保存結果”、“打印結果”等操作，結果顯示內容包括三相電壓、電流、功率、功率因數、阻抗電壓、額定損耗等。若“判斷容量”或“試品類型”顯示“未知”，表示難以確定容量或類型。

   ⑶ 三相空載測試

1. 參數設置

• 在“主菜單”選“三相空載”并按“確認”鍵，進入“三相空載參數設置”屏。

• 設置“試品類型”（干式變壓器需額外設置阻抗電壓）、“試驗編號”、“額定容量”、“額定高壓”、“額定低壓”、“PT變比”、“CT變比”等參數，操作參照前文參數設置方法。

2. 測試操作

• 完成參數設置后開始測試，進入“正在測試”屏，實時刷新數據（三相電壓、電流、功率、加壓頻率等），按“確認”鍵進入“測試結果”屏，按“取消”鍵返回上一屏。

3. 結果解讀

• “測試結果”屏中，可進行相關操作選擇。測試結果包括三相所加電壓平均值（Up）、電流平均值（Ip）、三相功率和（Σp）、功率因數、畸變系數、空載電流（頻率校正后）、額定損耗（波形校正、頻率校正、電壓校正后）等。若判定“試品類型”顯示“未知”，說明變壓器類型難以判斷。

⑷ 單相測試

1. 功能選擇

• 在“主菜單”選“單相測試”并按“確認”鍵，進入“單相測試功能選擇”屏，注意針對變壓器不同聯結方式，單相折算三相公式不同，需正確選擇（負載星接、空載星接指加壓側為星型接法，負載角接、空載角接指加壓側為三角型接法）。

2. 單相負載測試

• 進入單相負載測試后，參數設置參考三相負載參數設置方法。設置完成開始測試，進入“正在測試”屏，按“上下”鍵選擇加壓繞組，按“確認”鍵鎖定數據或取消鎖定，三相繞組數據鎖定后按“左右”鍵完成三相折算。測試時，每相測量完需調壓器歸零斷電，改變外部變壓器接線后繼續測量下一相，三相測量完成后進入“測試結果”屏，其顯示定義和操作使用同三相負載測試結果處理。

3. 單相空載測試

• 單相空載測試參數設置參考三相空載參數設置。測試過程與單相負載測試類似，進入“正在測試”屏后的操作相同，測試結果顯示定義和操作使用同三相空載測試結果處理。

⑸ 零序阻抗測試

1. 參數設置

• 在“主菜單”選“零序阻抗”并按“確認”鍵，進入“零序阻抗參數設置”屏。

• 設置“試驗編號”、“PT變比”、“CT變比”等參數，設置方法如前所述。

2. 測試與結果查看

• 完成參數設置后開始測試，進入“正在測試”屏，實時顯示測試數據（電壓、電流、功率、功率因數、信號頻率、零序阻抗、零序電抗、零序電感、阻抗角、零序電阻等），按“確認”鍵進入“測試結果”屏，按“取消”鍵返回上一屏。在“測試結果”屏可進行“繼續測試”、“保存結果”、“打印結果”等操作。

⑹ 諧波分析測試

1. 測試操作

• 在“主菜單”選“諧波分析”并按“確認”鍵，進入“諧波分析測試”屏。諧波分析顯示方式有圖形模式（顯示外加信號實際波形和各次諧波柱形圖）和數據模式（顯示外加信號各次諧波含有率）。當光標位于諧波分析相時，按“上下”鍵選擇諧波分析相（與面板端子對應）；光標位于顯示模式時，按“上下”鍵選擇顯示圖形模式或數據模式。

2. 接線要求

• 進行諧波分析時，將需分析的外加試驗電源信號線與面板對應端子連接，可參考變壓器相關測試項目接線。

⑺ 存儲查詢

1. 查詢操作

• 在“主菜單”選“存儲查詢”并按“確認”鍵，進入存儲結果歷史記錄查看界面。屏幕顯示已保存的測量結果（如三相電壓、電流、功率等）以及測試時間，“記錄XX/XX”中，前面數字表示當前記錄編號，后面數字表示已存儲記錄總個數。按“左右”鍵查看不同編號記錄。

2. 數據處理

• 按“確認”鍵彈出功能菜單，可進行“打印記錄”（將當前查詢存儲數據打印）和“轉存優盤”（將數據轉存到外接優盤，優盤存儲數據格式為Word格式，可直接在電腦上編輯打?。┎僮?。

⑻ 實時時鐘設置

1. 進入設置界面

• 在“主菜單”選“系統設置”并按“確認”鍵，進入“系統設置選擇”屏，再選“實時時鐘設置”項按確認鍵，進入“實時時鐘設置”屏。

2. 設置時鐘

• 在該屏按“左右”鍵移動光標選擇要修改的數據（年、月、日、時、分、秒），按“上下”鍵修改選中數值，按“確認”鍵保存設置并返回上一屏，按“取消”鍵放棄設置并返回上一屏。本時鐘設置功能可根據閏年自動計算二月份天數，并能根據設置日期自動計算出星期幾。

④ 操作注意事項

1. 規范操作

• 嚴格按照本說明書的接線圖和操作步驟進行測試，確保測試的準確性和安全性。

• 測試菜單項選擇必須與實際測試項目及接線一致，否則會導致測試結果錯誤或無法測試。

2. 安全防護

• 接地端子必須可靠接地，防止漏電事故。測試過程中，嚴禁拆除地線及儀器接線，嚴禁帶電接拆線操作，以免觸電或損壞儀器。

• 試驗加壓時，密切監測電壓、電流，確保不超過儀器額定值，以防損壞儀器。若超過額定值，應立即停止測試。

3. 電池維護

• 儀器使用大容量鋰電池供電，不使用時及時關閉電源以節省電量。充電電池屬于消耗部件，長期不使用儀器時，應至少每月充、放電一次，以延長電池壽命。

• 嚴禁虧電使用，當儀器欠電時，應馬上關閉電源進行充電，避免電池放電時間過長導致電池失效。充電過程中，充電器上充電指示燈紅色表示正在充電，綠色表示充電完成。

4. 單相測量要求

• 進行單相測量時，必須使用A相測量，否則會影響測量結果準確性。

5. 數據處理與安全收尾

• 為安全起見，測試完成后應先儲存數據，然后斷開三相測試電源，再查看測試結果數據或從存儲器中仔細查看各項數據，防止數據丟失或因電源未斷開造成意外。
